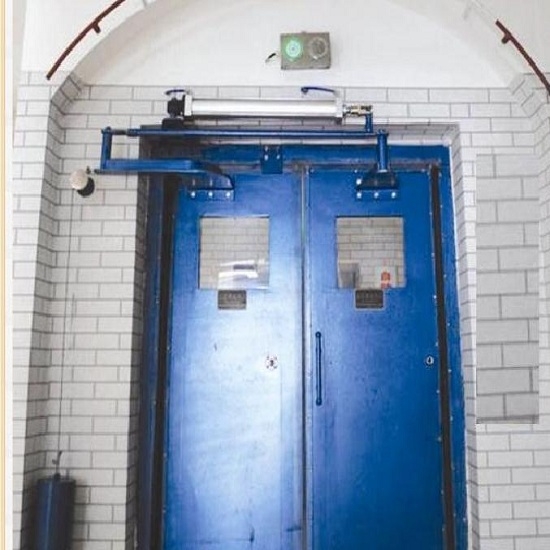

无压平衡自动风门的组成结构是由两道单式风门、一套机械闭锁装置、一套电控箱、一套气动控制装置、两套气缸传动机构、两套声光报警装置、两套传感器、两套手动控制按钮组成，每道单式风门主体是由两扇门和一套门框组成，为双扇对开结构。每道单扇风门配有透明的观察窗，以观察风门内、外侧行人及通过车辆情况，控制方式有自动和手动两种控制方式：在电磁阀后两气缸关门进气管路上，各装有一个放气阀门。

无压平衡自动风门自动开闭形式为：风门两侧分别安装手动换向阀控制气缸动作，气缸与风门连接，当有人或矿车需要通过风门时，行人手动按动气控阀，风门自动打开。行人经过后再次按动气控阀，风门自动关闭。两道风门之间存在联锁，当一道风门开启时另一道风门不能开启，开启的风门关闭后，另一道风门会自动打开。



无压平衡自动风门如果工作过程中出现了风门打不开时

1、首先要先看看是否有给自动门机组送电源

2、看一下门扇是不是变形了，检查一下门扇是否有拖地现象，若有此现象，门在启动时很吃力，主控制器会误认为有障碍而运行保护作用，使门扇停止运行。

3、检查一下门扇的吊具滑轮部分是不是从轨道脱落下来，若有此现象，机组也会走不动，一般发生了人与门扇撞击后，常会出现此故障。
