气动无压平衡风门的组成原理
发布时间:2021-09-13 点击:356

气动无压平衡风门该平衡风门由门框、两个门扇、链杆传动机构、动力气缸、门开到位挡板、关门缓冲气缸构成。两个门扇的门轴通过与链杆平衡机构相连接实现异向同步开启,当需要远程控制应急救援时,行人或车辆通过时,动力气缸通过动力缸杆连接件作用于传动杆上,传动杆带动链轮实现两扇风门异向同步开启,当动力气缸伸到门开到位挡板时风门完全打开。配重锤由钢丝绳与联动装置连接,靠重锤的自身重力使风门自动关闭,当两门扇自动关闭时缓冲气缸作用于传动杆上与动力气缸相反方向,使两扇门关闭时不会过快导致伤过往行人和损坏风门。当需要两扇风门同时开启时,闭锁失效动作气缸动作闭锁块被推出,此时闭锁失效,使控制系统能够下达命令把两道风门同时开启。可用于应急救援系统或者矿用风门的能够远程控制异向同步开闭的可自动控制的气动无压平衡风门。

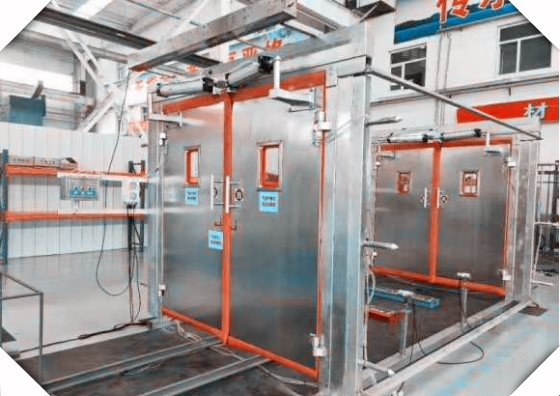

气动无压平衡风门

气动无压平衡风门优点:无压风门采用压力平衡原理风门异向同步开闭,运用链杆平衡机构把作用在风门上的压力通过链杆平衡机构转化为一种内力并得到平衡保证了风门打开时省力、方便灵活。
